Telha Trapézio 40x980
Ref: tel0003

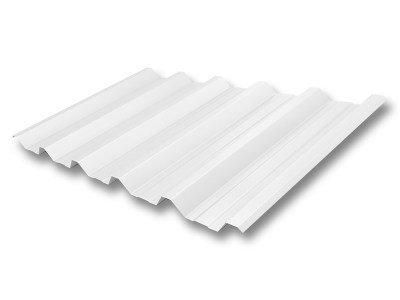

Telha metálica modelo Trapézio 40x980 em aço galvalume, disponível nas espessuras 0,43 / 0,50 / 0,65 mm. Pode ser usada como telha termoacústica com núcleo isolante em EPS ou Poliuretano.
Cores Sugeridas
*Escolha qualquer tom de cor que iremos preparar a tinta para você. Consulte.
Telha Trapézio 40x980 – Resistência e Isolamento Térmico e Acústico
Telhas metálicas em aço galvalume, modelo Telha Trapézio 40x980, disponíveis nas espessuras 0,43 / 0,50 / 0,65 mm. Também utilizadas como telhas termoacústicas, através de montagem sanduíche com chapas de Isopor (EPS) ou Poliuretano (PU). Núcleo isolante em EPS nas espessuras 3cm, 4cm e 5cm. Fabricamos telhas com pintura sob encomenda. Consulte-nos.
Processo de pintura
Pré-pintura
A telha pré-pintada é revestida pelo processo Coil-coating, em que a bobina passa por um tratamento químico até seu acabamento em poliéster. Por ser um processo de pintura líquida, a bobina pré-pintada é conformada em rolos cromados, garantindo acabamento perfeito.
Pós-pintura
Consiste em depositar, por processo eletrostático, poliéster em pó com camadas de 60 a 120 micras, aumentando a resistência às intempéries e aos raios ultravioleta. Pode ser aplicada em um ou ambos os lados, garantindo ótimo padrão estético e personalização.
Isolamento térmico e acústico
- Núcleo em EPS (poliestireno expandido) 3cm / 4cm / 5cm
- Revestimento em aço galvalume natural, pré ou pós-pintado
- Espessuras 0,43 / 0,50 / 0,65 mm
Vantagens da Telha Trapézio 40
- Isolamento térmico e acústico
- Não absorção de água
- Maior durabilidade
- Fácil montagem
- Telhas contínuas, sem emendas
- Telhas na medida da obra
- Economia na estrutura da cobertura
- Telhas com transpasse e pingadeira
- Cores diversas
- Garantia de máxima estanqueidade
- Excelente desenho arquitetônico
- Dispensa laje ou forro
- Alta resistência a impactos
- Economia de energia elétrica na climatização
Aplicações
Pode ser utilizada em coberturas e fechamentos laterais de ambientes que necessitam de alto isolamento térmico e acústico.
Palavras-chave: telha trapezoidal 40, telha de metal, telha de chapa, telha em aço galvanizado, telha de aço zincado, telha de zinco galvanizada, telha de zinco pintada, telha galvanizada colorida, telha galvanizada pintada, telha metálica, telhado galvanizado branco, telhas galvanizadas, telhas zinco, fábrica de telhas de zinco
Desenho Técnico
Tabela de Tolerância
| Esp. Nominal (mm) | 0,43 | 0,50 | 0,65 |
|---|---|---|---|
| Tolerância (mm) | 0,46 | 0,54 | 0,70 |
| 0,40 | 0,47 | 0,60 |
Tolerância na espessura da chapa - NBR 14513 (senoidal) - NBR 14514 (trapezoidal).
Tabela de sobrecargas adminissíveis - Kg/M2
| Espessura | Número de Apoios | 1500 | 2000 | 2500 | 3000 | 3500 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| C | FL | C | FL | C | FL | C | FL | C | FL | ||
| 0,43 | 2 | 200 | 200 | 105 | 110 | 75 | 75 | 30 | 50 | 16 | 30 |
| 3 | 200 | 200 | 114 | 114 | 70 | 70 | 50 | 50 | 28 | 30 | |
| 4 | 265 | 265 | 145 | 145 | 80 | 80 | 60 | 60 | 35 | 40 | |
| 0,50 | 2 | 242 | 242 | 124 | 134 | 84 | 84 | 33 | 56 | 19 | 33 |
| 3 | 242 | 242 | 134 | 134 | 84 | 84 | 56 | 56 | 40 | 40 | |
| 4 | 304 | 304 | 169 | 169 | 106 | 106 | 67 | 72 | 40 | 51 | |
| 0,65 | 2 | 322 | 322 | 166 | 178 | 82 | 111 | 44 | 75 | 25 | 45 |
| 3 | 322 | 322 | 178 | 178 | 111 | 111 | 75 | 75 | 53 | 53 | |
| 4 | 404 | 404 | 224 | 224 | 141 | 141 | 90 | 96 | 54 | 69 | |
Distância entre apoios (mm) - C: Cobertura - FL: Fechamento - Conforme NBR 14514
